电感知识:参数、线圈、作用、与磁珠的联系与区别、计算公式、注意事项

一、电感器的定义

1.1 电感的定义:

电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。

当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化;可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律---磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。

由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。

总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

1.2 电感线圈与变压器

电感线圈:导线中有电流时，其周围即建立磁场。通常我们把导线绕成线圈，以增强线圈内部的磁场。电感线圈就是据此把导线(漆包线、纱包或裸导线)一圈靠一圈(导线间彼此互相绝缘)地绕在绝缘管(绝缘体、铁芯或磁芯)上制成的。一般情况，电感线圈只有一个绕组。

变压器:电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。

1.3电感的符号与单位

电感符号:L

电感单位:亨(H)、毫亨(mH)、微亨(uH)，1H=10*10*10mH=10*10*10*10*10*10uH。

1.4电感的分类:

按电感形式分类:固定电感、可变电感。

按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。

按工作频率分类:高频线圈、低频线圈。

按结构特点分类:磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

二、电感的主要特性参数

2.1 电感量L

电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈(色码电感)外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2.2 感抗XL

电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

2.3 品质因素Q

品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即:Q=XL/R。线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。采用磁芯线圈，多股粗线圈均可提高线圈的Q值。

2.4 分布电容

线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。采用分段绕法可减少分布电容。

2.5 允许误差:电感量实际值与标称之差除以标称值所得的百分数。

2.6 标称电流:指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA、150mA、300mA、700mA、。

三、常用电感线圈

3.1 单层线圈

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

3.2 蜂房式线圈

如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小

3.3 铁氧体磁芯和铁粉芯线圈

线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

3.4 铜芯线圈

铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

3.5 色码电感线圈

是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。它的工作频率为10KHz至，电感量一般在0.1uH到之间。色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。其单位为uH。

3.6 阻流圈(扼流圈)

限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。

3.7 偏转线圈

偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求:偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。

四、电感在电路中的作用

基本作用:滤波、振荡、延迟、陷波等

形象说法:“通直流，阻交流”

细化解说:在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。

由感抗XL=2πfL知,电感L越大，频率f越高，感抗就越大。该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t成正比，这关系也可用下式表示:

电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示:WL=1/2Li2。

可见，线圈电感量越大，流过越大，储存的电能也就越多。

电感的符号

电感量的标称:直标式、色环标式、无标式

电感方向性:无方向

检查电感好坏方法:用电感测量仪测量其电感量;用万用表测量其通断，理想的电感电阻很小，近乎为零。

五、电感的型号、规格及命名。

国内外有众多的电感生产厂家，其中名牌厂家有、PHI、TDK、AVX、、NEC、KEMET、ROHM等。

5.1 片状电感

电感量:10NH~1MH

材料:铁氧体绕线型陶瓷叠层

精度:J=±5%K=±10%M=±20%

尺寸:=2.5mm*2.=3.2mm*2.5mm

5.2 功率电感

电感量:1NH~20MH

带屏蔽、不带屏蔽

尺寸:SMD43、SMD54、SMD73、SMD75、、;RH73/RH74///RH124;CD43/54/73/75/104/105;

5.3 片状磁珠

种类:CBG(普通型)阻抗:5Ω~3KΩ

CBH(大电流)阻抗:30Ω~120Ω

CBY(尖峰型)阻抗:5Ω~2KΩ

规格:0402/0603/0805/1206/1210/1806(贴片磁珠)

规格://(贴片大电流磁珠)

5.4插件磁珠

规格:RH3.5

5.5 色环电感

电感量:0.1uH~22MH

尺寸:0204、0307、0410、0512

豆形电感:0.1uH~22MH

尺寸:0405、0606、0607、0909、0910

精度:J=±5%K=±10%M=±20%

精度:J=±5%K=±10%M=±20%

插件的色环电感

读法:同色环电阻的标示

5.6 立式电感

电感量:0.1uH~3MH

规格:///

5.7 轴向滤波电感

规格:///

电感量:0.1uH-10mH。

额定电流:65mA~10A。

Q值高，价位一般较低，自谐振频率高。

5.8 磁环电感

规格:///

尺寸(单位mm):3.25~15.88

5.9 空气芯电感

空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。目前，在计算机中，绝大部分是磁心电感。

六、电感在电路中的应用

电感在电路最常见的功能就是与电容一起，组成LC滤波电路。我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路(如图)，那么，交流干扰信号将被电容变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

LC滤波电路

在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的LC滤波电路。另外，线路板还大量采用“蛇行线+贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。

七、常见的磁芯磁环

铁粉芯系列

材质有:-2材(红/透明)、-8材(黄/红)、-18材(绿/红)、-26材(黄/白)、-28材(灰/绿)、-33材(灰/黄)、-38材(灰/黑)、-40材(绿/黄)、-45材(黑色)、-52材(绿/蓝);尺寸:外径大小从30到400D(注解:外径从7.8mm到102mm)。

铁硅铝系列

主要u值有:60、75、90、125;尺寸:外径大小从3.5mm到77.8mm。

两种产品的规格除了主要的环形外，另有E形，棒形等，还可以根据客户提供的各项参数定做。它们广泛应用于计算机主机板，计算机电源，电源供应器，手机充电器，灯饰变压调光器，不间断电源(UPS)，各种家用电器控制板等。

八、电感与磁珠的联系与区别

1、电感是储能元件，而磁珠是能量转换(消耗)器件

2、电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策

3、磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。EMI的两个途径，即:辐射和传导，不同的途径采用不同的抑制方法。前者用磁珠，后者用电感。

4、磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路(，等)都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。

5、电感一般用于电路的匹配和信号质量的控制上。一般地的连接和电源的连接。在模拟地和数字地结合的地方用磁珠。对信号线也采用磁珠。

磁珠的大小(确切的说应该是磁珠的特性曲线)取决于需要磁珠吸收的干扰波的频率。磁珠就是阻高频，对直流电阻低，对高频电阻高。比如1000R@就是说对100M频率的信号有1000欧姆的电阻。因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的上一般会附有频率和阻抗的特性曲线图。一般以为标准，比如，就是指在的时候磁珠的为600欧姆。

九、部分电感的计算公式

9.1 环形电感

针对环形CORE，有以下公式可利用:(IRON)

L=N2*ALL=电感量(H)AL=感应系数

H-DC=0.4πNI/lN==绕线匝数(圈)

H-DC=直流磁化力I=通过电流(A)l=磁路长度(cm)

l及AL值大小，可参照对照表。例如:以T50-52材，绕线5圈半，其L值为T50-52(表示OD为0.5英寸)，经查表其AL值约为33nH

L=33*(5.5)2=998.25nH≈1μH

当通过10A电流时，其L值变化可由l=3.74(查表)

H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47(查表后)

即可了解L值下降程度(μi%)

9.2 电感计算

介绍一个经验公式

L=(k*μ0*μs*N2*S)/l

其中

μ0为真空磁导率=4π*10(-7)。(10的负七次方)

μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1

N2为线圈圈数的平方

S线圈的截面积，单位为平方米

l线圈的长度，单位为米

k系数，取决于线圈的半径(R)与长度(l)的比值。

计算出的电感量的单位为亨利。

以上均为理论值，实际的电量以实测为准。

十、电感的测量

电感测量的两类仪器:RLC测量(电阻、电感、电容三种都可以测量)和电感测量仪。

电感的测量:空载测量(理论值)和在实际电路中的测量(实际值)。

由于电感使用的实际电路过多，难以类举。所以我们就在空载情况下的测量加以解说。

电感量的测量步骤:(RLC测量)

1、熟悉仪器的操作规则(使用说明)，及注意事项。

2、开启电源，预备15~30分钟。

3、选中L档，选中测量电感量

4、把两个夹子互夹并复位清零

5、把两个夹子分别夹住电感的两端，读数值并记录电感量

6、重复步骤4和步骤5，记录测量值。要有5~8个数据。

7、比较几个测量值:若相差不大(0.2uH)则取其平均值，记得电感的理论值;若相差过大()0.3uH)则重复步骤2~步骤6，直到取到电感的理论值。

不同的仪器能测量的电感参数都有一些出入。因此，做任何测量前的熟悉你的测量仪器。你的仪器能做什么。然后按照它给你的操作说明去做即可。

十一、电感在使用过程中要注意的事项

11.1 电感使用的场合

潮湿与干燥、环境温度的高低、高频或低频环境、要让电感表现的是感性，还是阻抗特性等，都要注意。

11.2 电感的频率特性

在低频时，电感一般呈现电感特性，既只起蓄能，滤高频的特性。

但在高频时，它的阻抗特性表现的很明显。有耗能发热，感性效应降低等现象。不同的电感的高频特性都不一样。

下面就铁氧体材料的电感加以解说:

铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。在高频情况下，他们主要呈电抗特性比并且随频率改变。实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。

11.3 电感设计要承受的最大电流，及相应的发热情况。

11.4 使用磁环时，对照上面的磁环部分，找出对应的L值，对应材料的使用范围。

11.5 注意导线(漆包线、纱包或裸导线)，常用的漆包线。要找出最适合的线经。

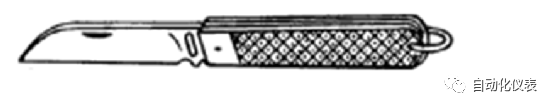

应将刀口朝外剖削，并注意避免伤及手指。

剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。

使用完毕，随即将刀身折进刀柄。

五、电工钳

电工常用的钳子一般包括：钢丝钳、尖嘴钳、斜口钳、剥线钳、压线钳等

1、钢丝钳

电工用钢丝钳的柄部套有绝缘套管(耐压500 V)，其规格用钢丝钳全长的毫米数表示， 常用的有150,175,200mm等。 使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零 线、相线与相线等），以免发生短路事故。

2、尖嘴钳

尖嘴钳的头部“尖细”， 用法与钢丝钳相似， 其特点是适用于在狭小的工作空间操作， 能夹持较小的螺钉、 垫圈、 导线及电器元件。 在安装控制线路时，尖嘴钳能将单股导线弯成接线端子(线鼻子)， 有刀口的尖嘴钳还可剪断导线、 剥削绝缘层。

3、斜口钳

斜口的头部“扁斜”， 因此又叫断线钳、 扁嘴钳或剪线钳， 是专供剪断较粗的金属丝、 线材及导线、 电缆等用的。 它的柄部有铁柄、 管柄、 绝缘柄之分， 绝缘柄耐压为1000 V。

4、剥线钳

剥线钳是用来剥落小直径导线绝缘层的专用工具。 它的钳口部分设有几个刃口， 用以剥落不同线径的导线绝缘层。 其柄部是绝缘的， 耐压为500 V。

5、压接钳

压接钳是连接导线与端头的常用工具。采用压接的电连接施工方便，接触电阻比较小，牢固可靠。根据压接导线和压接套管的截面积不同来选择不同规格的压接钳。各种压接钳的外形结构如图所示。使用范围见下表

名 称

型 号

使 用 范 围

多股导线压接钳

—

1.0～6mm2多股导线

单股导线压接钳

—

2.5～10mm2 单股导线

手动油压钳

16～ 多股铜铝导线

手动液压接线钳主要依靠液压传动机构产生的压力达到压接导线的目的。适用于压接多股铝、铜芯导线，作中间连接和封端，它使用方便，用途广泛。

液压钳压模多为六角形，使用方法如下：

(1)压接前，选好相应模具。

(2)压接时，关紧回油螺丝，然后摇动手柄作往复运动，待压模略微接触，即已符合压接尺寸，若继续加压， 则会损坏零件。

(3)压成一模后，放松回油螺丝(只要松开0.5~ 1圈即可，不宜放开太多)，待活塞复位后，再关紧回油螺丝，然后压接第二模。

(4)如压接铜套时，因铜套外径小于铝套外径，选择模具的六角对角线尺寸应比铜套外径尺寸小0.5毫米，并先将铜套作退火处理。以确保压接质量。

六 、万用表

1、数字式万用表

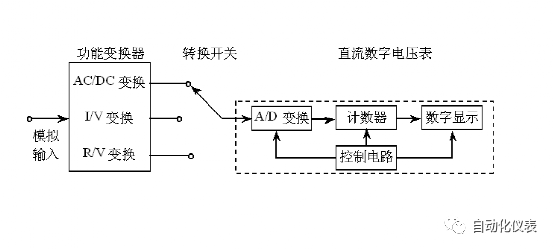

数字式万用表由功能变换器、转换开关和直流数字电压表3部分组成，其原理框图如图所示。直流数字电压表是数字式万用表的核心部分，各种电量或参数的测量，都是首先经过相应的变换器，将其转化为直流数字电压表可以接受的直流电压，然后送入直流数字电压表，经模／数转换器变换为数字量，再经计数器计数并以十进制数字将被测量显示出来。

1.1数字式万用表使用方法

(1)输入端插孔：黑表笔总是插“COM”插孔，测量交直流电压、电阻、二极管及通断检测时，红表笔插“V/Ω”插孔，测量200mA以下交直流电流时，红表笔插“mA”插孔，测量200mA以上交直流电流时，红表笔插“A”插孔

(2)功能和量程选择开关：交、直流电压档的量程为200mV、2V、20V、200V、1000V，共5档。交、直流电流档的量程为200μA、2mA、20mA、200mA、10A，共5档。电阻挡的量程为200Ω、2kΩ、20kΩ、200kΩ、2ＭΩ、20ＭΩ、 ，共7档，其中 档用于判断电路的通、断。

(3) β插座：测量三极管的β值，注意区别管型是NPN还是PNP。

1.2数字式万用表使用注意事项

万用表使用前，应做到：

(1)将表笔按上面要求插入表笔插孔。

(2)将选择开关旋到相应的项目和量程上。就可以使用了。

万用表使用后，应做到：

(1)拔出表笔。

(2)将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“750V”档。

3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

2、指针式万用表

2.1表盘构成

2.2 使用方法

万用表使用前，应做到：

(1)万用表水平放置。

(2)应检查表针是否停在表盘左端的零位。如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。

(3)将表笔按上面要求插入表笔插孔。

(4)将选择开关旋到相应的项目和量程上。就可以使用了。

万用表使用后，应做到：

(1)拔出表笔。

(2)将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“1000V”档。

(3)若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

2.3 测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

2.4 测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。如用V300伏档测量，可以直接读0-300的指示数值。如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。

2.5 测量直流电流：--先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。同时观察标有直流符号“DC”的刻度线，如电流量程选在3mA档，这时，应把表面刻度线上300的数字，去掉两个“0”，看成3，又依次把200、100看成是2、1，这样就可以读出被测电流数值。例如用直流3mA档测量直流电流，指针在100，则电流为1mA。

2.6 测量交流电压：--测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号“AC”的刻度线上的指针位置。

2.7 测量注意事项：

(1)测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压，就极易烧坏电表。万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。

(2)测量直流电压和直流电流时，注意“+”“-”极性，不要接错。如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。

(3)如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。

(4)测量电阻时，不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。

(5)测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。

(6)万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。

七、 兆欧表

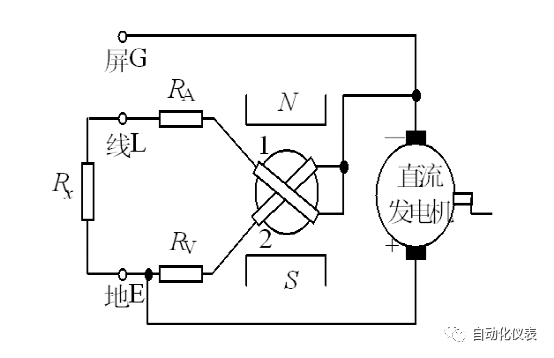

兆欧表俗称摇表，是测量绝缘体电阻的专用仪表，主要由磁电式流比计与手摇直流发电机组成。

1、兆欧表的选择使用方法

(1)兆欧表的选择，主要是选择它的电压及测量范围。高压电气设备绝缘电阻要求高，须选用电压高的兆欧表进行测试；低压电气设备内部绝缘材料所能承受的电压不高，为保证设备安全，应选择电压低的兆欧表。

选择兆欧表的原则是不使测量范围过多地超出被测绝缘电阻的数值，以免因刻度较粗而产生较大的读数误差。

(2)另外还要注意有些兆欧表的起始刻度不是零，而是１MΩ或２MΩ，这种兆欧表不宜测量处于潮湿环境中的低压电气设备的绝缘电阻，因为在这种环境中的设备绝缘电阻较小，有可能小于１MΩ，在仪表上读不到读数，容易误认为绝缘电阻为１MΩ或为零值。

(3)兆欧表上一般有三个接线柱，分别标有Ｌ（线路）、E（接地）和G（屏蔽）。其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地，G接在被测物的屏蔽上或不需要测量的部分。

2、选用兆欧表主要考虑它的输出电压及测量范围

被测 对 象

被测设备或线路额定电压（V）

选用的摇表（V）

线圈的绝缘电阻

500V以下

500

500V以上

1000

电机绕组绝缘电阻

500V以下

1000

变压器、电机绕组

绝缘电阻

500V以上

1000∽2500

电器设备和电路绝缘

500V以下

500∽1000

500V以上

2500∽5000

3、兆欧表的注意事项

(1)测量前要先检查兆欧表是否完好，即在兆欧表未接上被测物之前，摇动手柄使发电机达到额定转速（１２０r／min），观察指针是否指在标尺的“∞”位置。将接线柱“线（L）和地（E）”短接，缓慢摇动手柄，观察指针是否指在标尺的“０”位。如指针不能指到该指的位置，表明兆欧表有故障，应检修后再用。

(2)测量前要先切断被测设备的电源，并将设备的导电部分与大地接通，进行充分放电，以保证安全。用兆欧表测量过的电气设备，也要及时接地放电，方可进行再次测量。

(3)接线柱与被测设备间连接的导线不能用双股绝缘线或绞线，应该用单股线分开单独连接，避免因绞线绝缘不良而引起误差。为获得正确的测量结果，被测设备的表面应用干净的布或棉纱擦试干净。

(4)摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄，以防表内线圈发热损坏。手摇发电机要保持匀速，不可忽快忽慢而使指针不停地摆动。通常最适宜的速度是１２０r／min。

(5)测量具有大电容设备的绝缘电阻，读数后不能立即停止摇动兆欧表，否则已被充电的电容器将对兆欧表放电，有可能烧坏兆欧表。应在读数后一方面降低手柄转速，一方面拆去接地端线头，在兆欧表停止转动和被测物充分放电以前，不能用手触及被试设备的导电部分。

(6)下测量设备的绝缘电阻时，还应记下测量时的温度、湿度、被试物的有关状况等，以便于对测量结果进行分析。

八 、钳型电流表

用钳形电流表可直接测量交流电路的电流，不需断开电路。

1、结构

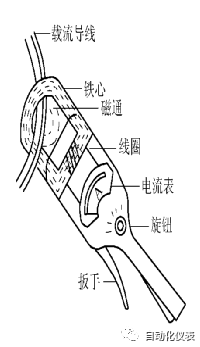

外形结构如图所示。测量部分主要由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁心做成活动开口，且成钳形。

2、原理

当被测载流导线中有交变电流通过时，交流电流的磁通在互感器副绕组中感应出电流，使电磁式电流表的指针发生偏转，在表盘上可读出被测电流值。

3、使用方法

(1)测量前，应检查指针是否在零位，否则，应进行机械调零。

(2)测量时，量程选择旋钮应置于适当位置，以便测量时指针处于刻度盘中间区域，减少测量误差。

(3)如果被测电路电流太小，可将被测载流导线在钳口部分的铁心上缠绕几圈再测量，然后将读数除以穿入钳口内导线的根数即为实际电流值。

(4)测量时，将被测导线置于钳口内中心位置，可减小测量误差。

(5)钳形表用完后，应将量程选择旋钮放至最高档.
